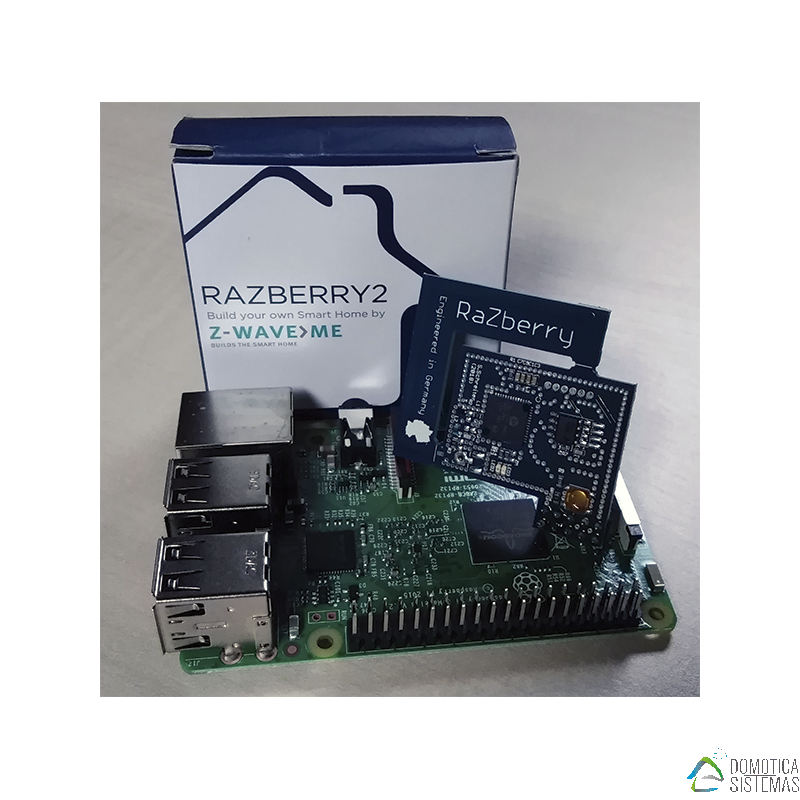

Tarjeta RaZberry 2 adaptador GPIO Z-Wave Plus para RaspberryPi de Z-Wave.ME

La calidad de siempre, con un nuevo diseño de hardware.

RaZberry 2 es una tarjeta fabricada por Z-WAVE.ME que se inserta en el bus GPIO de la Raspberry PI.

El software Z-Way incluido, descargable e instalable en la Raspberry PI, nos permite que el sistema operativo de la Raspberry PI se comunique con la tarjeta RaZberry y ofrece una interfaz de configuración Web accesible desde el navegador de nuestro PC o smartphone sencilla a la vez que potente. Además ofrece una API Web JSON que podremos usar para fabricarnos nuestra propia interfaz utilizando lenguajes HTML y Javascript. Escribir tu propia aplicación para domótica doméstica nunca fue tan fácil ni tan cómodo.

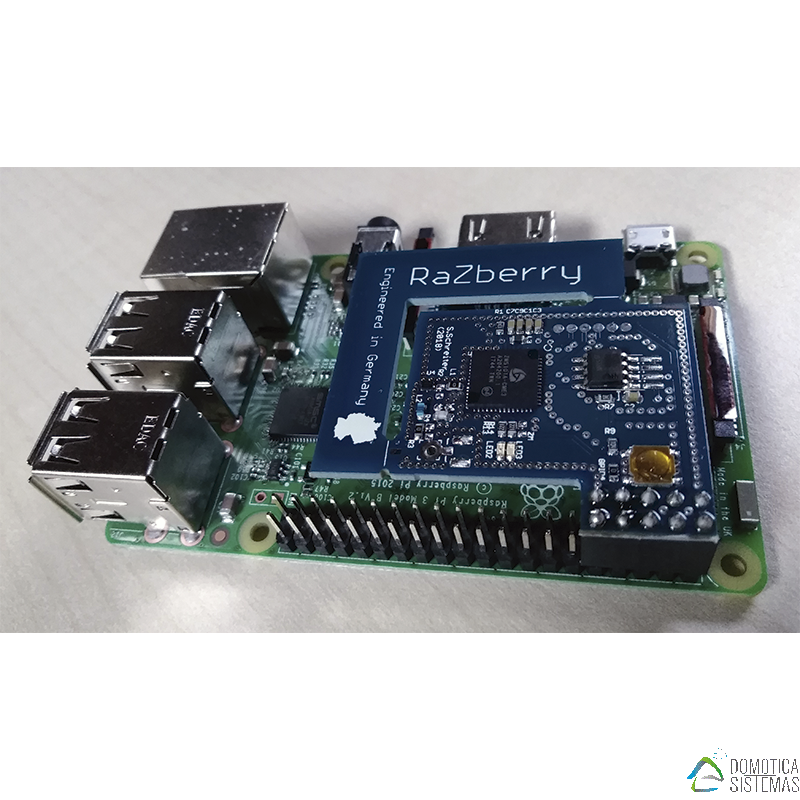

La tarjeta tipo "HAT" RaZberry 2 es una pequeña tarjeta secundaria que se encuentra en la parte superior del conector Raspberry PI GPIO y no bloquea las tarjetas USB.

Está alimentado por la placa Raspberry PI con 3.3 V y se comunica mediante señales UART TTL (RX / TX). RaZberry es compatible con todos los modelos de Raspberry Pi.

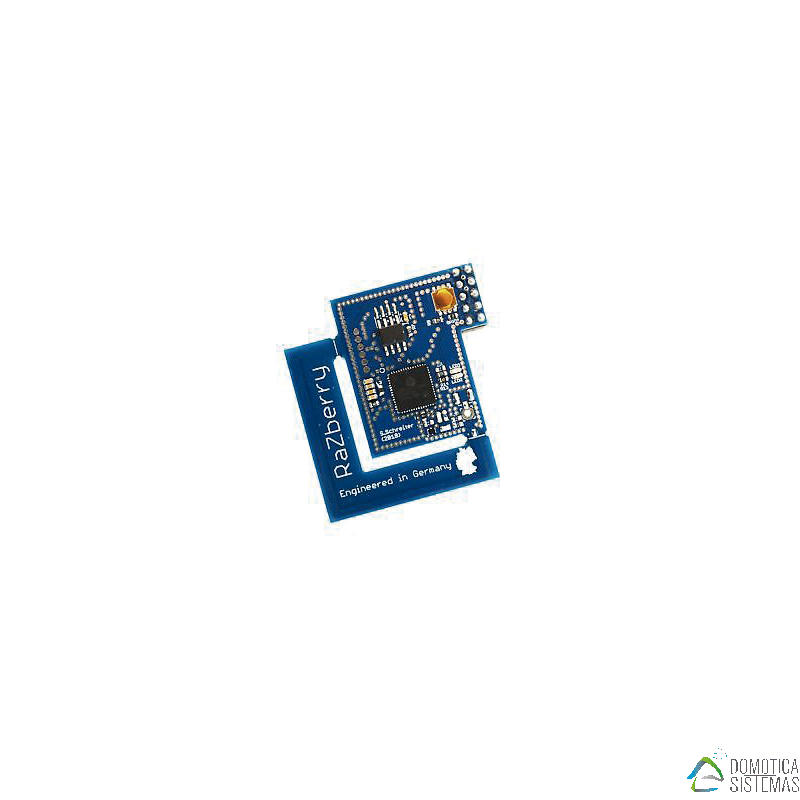

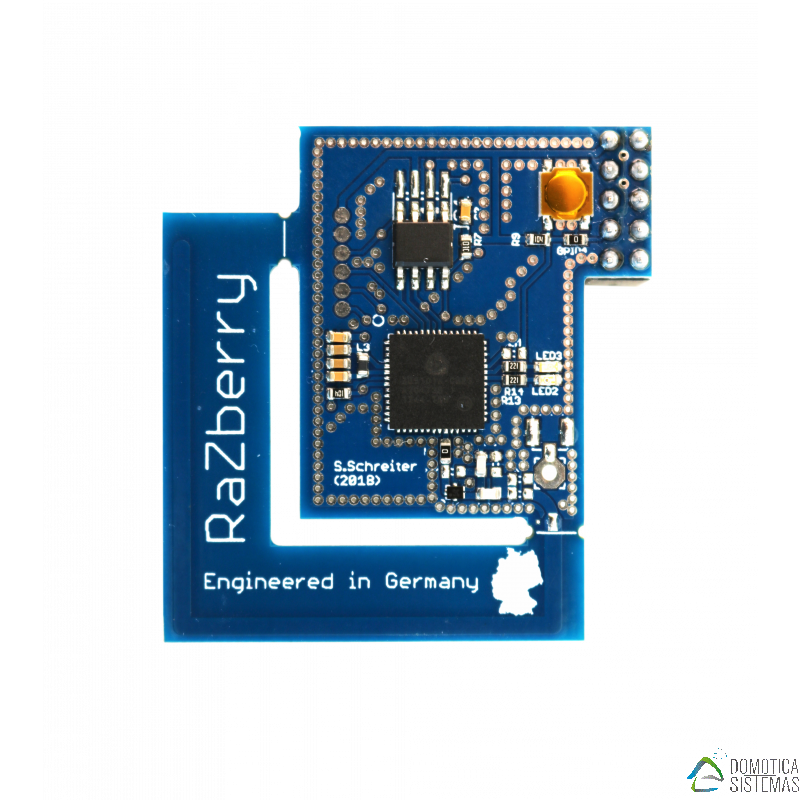

La tarjeta secundaria alberga un módulo transceptor Z-Wave ZM5101 de Sigma Designs (denominado módulo Z-Wave de quinta generación), un flash externo SPI de 32 K para datos de red y una antena PCBA. Además, se utilizan dos LED para indicar cierto estado del chip del controlador Z-Wave. Junto a la antena PCBA hay una opción para soldar un conector U.FL para una antena SMA externa.

En comparación con el diseño de firmware estándar utilizado por casi todo el hardware del transceptor Z-Wave, el firmware de RaZberry Shield ofrece varias extensiones y mejoras:

• Función de copia de seguridad y recuperación incluyendo topología de red
• Manejo optimizado de la cola de transmisión para acelerar el proceso de transmisión
• Actualización de firmware desde el nivel de SO en el campo
• Módulo de plataforma confiable aplicando cifrado fuerte
• Notificación de activación extendida para extender la vida útil de la batería de los dispositivos que funcionan con batería en la red
• Estadísticas avanzadas sobre el uso real de la red
• Permite cambiar las frecuencias de software
• RaZberry viene con el software Z-Way, pero también es compatible con todo el software de terceros que utiliza la API serial Z-Wave. Hay firmwares para el controlador estático (para Z-Way y la mayoría de software de terceros) o puente (para Z / IP).

Pero si la interfaz de configuración Z-Way incluida en el dispositivo no nos satisface o no sabemos o queremos programar nuestra propia aplicación siempre podremos usar software gratuito desarrollado por terceros como los enumerados a continuación:

• Domoticz
• Jeedom
• OpenRemote
• Freedomotic
• OpenHAB
• Home Assistant

A su vez existen apps para tu smartphone o tablet de las que destacamos:

• dEOmotics
• Domoticz Lite
• Z-Way para smartphone etc.

El sistema se basa en el chip Z-Wave Plus de Sigma Designs y tiene directamente integrado antena la antena en la placa PCB. Dos LEDs (rojo y verde) se utilizan para comunicar información al usuario como la transmisión de datos o el estado de inclusión / exclusión del controlador en la red Z-Wave.

Compatible con prácticamente todos los modelos de Raspberry, hasta los antiguos, asi como incluyendo Modelo B+ y "Raspi" 2 y 3
