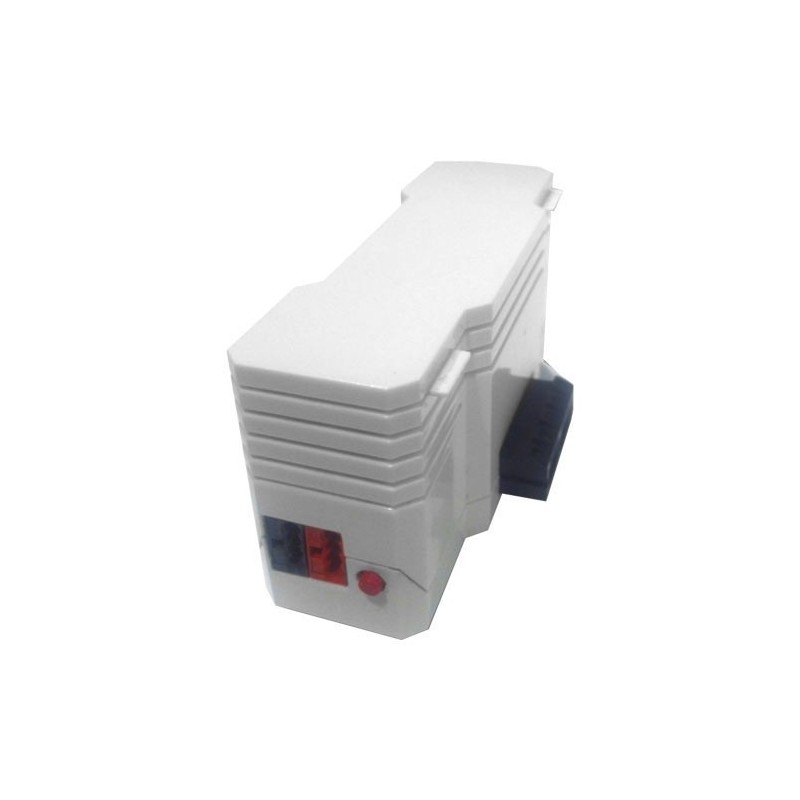

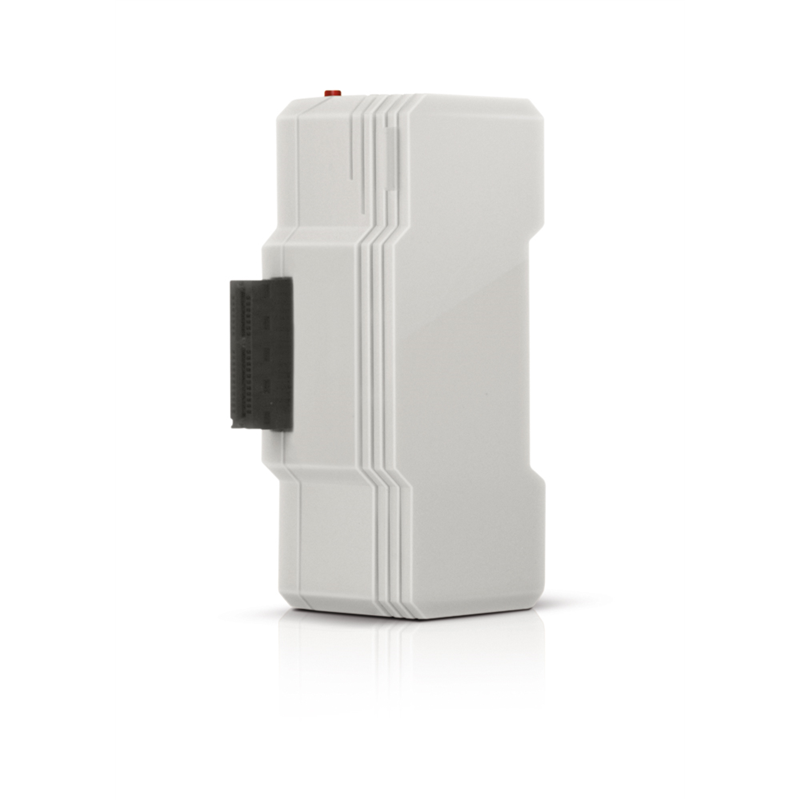

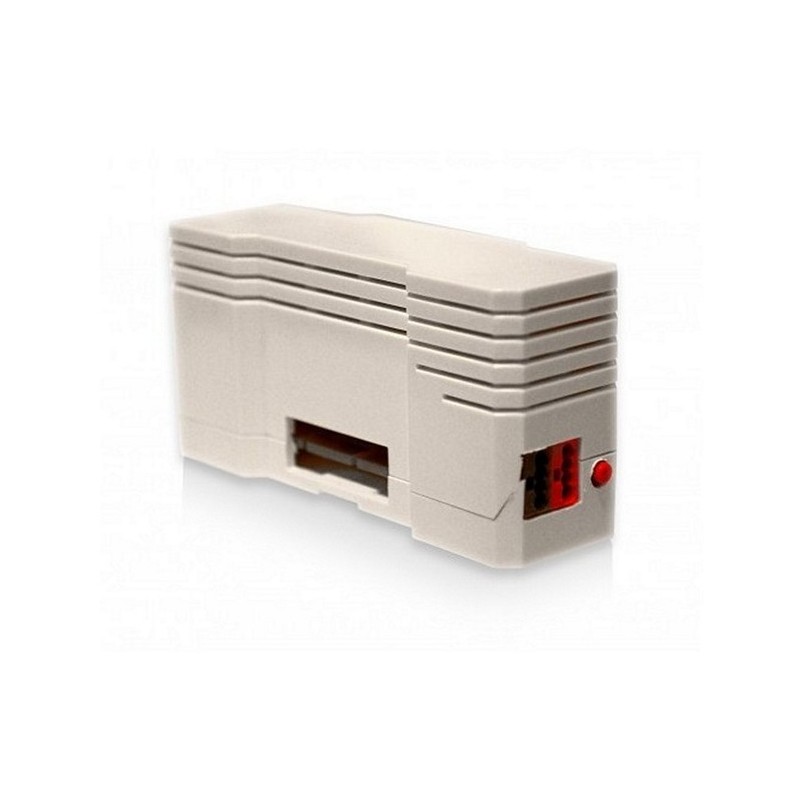

ZIPATO Módulo KNX para ZIPABOX

Descripción

Módulo de ampliación KNX permite a su Zipabox integrar sin problemas en la red KNX. Mediante la adición de capacidad de la red KNX al usuario Zipabox se puede conectar cualquier dispositivo compatible con KNX y combinarlos con todos los dispositivos existentes en la red que pueden utilizar diferentes protocolos. KNX es el módulo principal utilizado por los usuarios avanzados para añadir más opciones en sus redes de automatización del hogar. Módulo permite la conexión de hasta 250 dispositivos y soporta la comunicación bidireccional, lo que significa que los dispositivos pueden comunicar el estado.

El módulo de expansión KNX para Zipabox es una solución sencilla para la integración del protocolo KNX. El dispositivo es compatible con el protocolo BAOS para los puntos de acceso a datos. Esto permite que los dispositivos KNX para integrarse plenamente en una red del sistema Zipato a través del bus estándar KNX.
Al añadir soporte para la red Zipabox KNX, el usuario puede conectar cualquier  dispositivo compatible KNX y combinarlos con todos los dispositivos existentes en la red, independientemente del protocolo. El módulo KNX es utilizado principalmente por los usuarios avanzados para añadir más opciones de dispositivos y aumentar el número de dispositivos que pueden ser controlados por Zipabox.

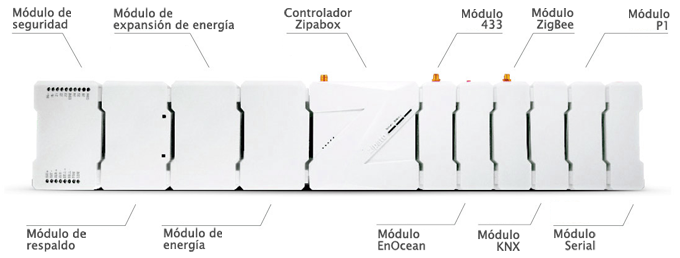

El módulo KNX se enchufa en el conector de expansión Zipabox (Zipabox 1 y Zipabox 2) (ranura 2 o el módulo de expansión

conectada a la ranura 2).

CARACTERÍSTICAS:
módulo de expansión para Zipabox
Agrega la compatibilidad con el protocolo KNX
comunicacion bidireccional (dispositivos informan de su estado)
KNX puede controlar hasta 250 dispositivos

CARACTERÍSTICAS TÉCNICAS :
seguridad eléctrica
Clase de protección (EN 60529): IP 20
baja tensión de seguridad muy baja tensión de 30 V DC
Galvánico 2,5 kV aislamiento DC
Condiciones de EMC
Cumple con la norma EN 50090-2-2 y la norma CE EN 50491-5-2
Cumple con EMC (residencial y edificios funcionales) y la directiva de baja tensión
KNX
condiciones ambientales
Temperatura ambiente de funcionamiento: - 5 ... + 45 ° C
Temperatura ambiente de almacenamiento: - 25 ... + 70 ° C
Humedad relativa (sin condensación): 5% ... 93%
propiedades mecánicas
Caja: de plástico
Montaje en carril DIN dispositivo, ancho: 18 mm
Peso: 45 g
Indicador LED (verde) y la conexión de energía para KNX
especificaciones eléctricas
Fuente de alimentación: bus KNX.
Consumo: aprox. 10 mA
Conectores
conector KNX: KNX
Zipabox: Conexión de conector de ranura 2 en la Zipabox
protocolo
UART (19,2 kbit / s, 8 bits de datos, sin paridad, 1 bit de parada)
Tamaño del marco: FT1.2 (IEC 870-5-1 y 870-5-2)
Protocolo telegramas EMI2
puntos de datos de protocolo: Binario BAÑOS V1
Hasta 250 objetos de grupo y parámetros 250
